HSA-Q1 Håndholdt RF-spektrumanalysator

HSA-Q1 Håndholdt RF-spektrumanalysator

HSA-Q1 er en fullt integrert, bærbar RF-spektrumanalysator spesielt designet for profesjonell bruk av mottiltak. Med en frekvensområde på 1 MHz to 13.44 GHz og en sveipetid på bare et halvt sekund, tilbyr den enestående ytelse i et håndholdt format.

HSA-Q1 er en fullt integrert, bærbar RF-spektrumanalysator designet spesielt for profesjonell bruk av mottiltak (TSCM). Den er designet med den høyest mulige tekniske spesifikasjonen for å sikre maksimal deteksjonsevne, og har en rekke uvurderlige funksjoner for å støtte RF-deteksjon eller 'Sweeps'. Til tross for sin tekniske evne, forblir HSA-Q1 enkel å betjene med et intuitivt brukervennlig grensesnitt.
HSA-Q1 har et bredt frekvensområde på 1 MHz til 13,44 GHz med en sveipetid på bare 0,5 sekunder (raskere i kortere områder) for å sikre deteksjon av alle typer RF-signaler, spesielt moderne pulserende burst-signaler som kan bli oversett av tregere sveipeenheter.

Frekvensområder kan settes hvor som helst fra det fulle 13,44 GHz-området ned til bare 25 MHz når detaljert signalanalyse er nødvendig. Bare flytt markøren til ethvert oppdaget signal og trykk på 'Zoom'-knappen for å se signalet mer detaljert.
Vannfallsfunksjonen (Spectrogram) viser en sanntids fullfargers grafisk visning av ethvert oppdaget signal for å tillate brukeren ytterligere analyse. Dette er spesielt nyttig ved analyse av moderne pulserende digitale signaler (eller frekvenshoppingssignaler), som de fra mobil, Wifi, Burst og GPS-baserte enheter. RF-følsomhet kan justeres over 5 nivåer: Maksimum (-80 dBm), for eksempel for å oppdage alle signaler inkludert de i andre tilstøtende rom eller til og med utenfor bygningen, ned til minimum når plasseringen av en bestemt nær signal kilde er nødvendig.

HSA-Q1 har en Tune-Listen-funksjon der brukeren med et knappetrykk kan direkte stille inn på ethvert oppdaget signal, se signal mønsteret og se signalstyrken live (ned til -100dBm). Hvis det er nødvendig, kan brukeren også velge bred FM, smal FM eller AM-demodulering og lytte til det oppdagede signalet gjennom den innebygde høyttaleren eller øretelefonene. Dette kan være spesielt nyttig for å identifisere konvensjonelle feil med mikrofoner eller eliminere andre uskyldige oppdagede signaler, som kringkasting av radio. Om nødvendig kan HSA-Q1 utføre en 'Bakgrunn'-skanning der den vil lære og lagre det nåværende RF-miljøet. Dette kan lagres og hentes til enhver tid i fremtiden for sammenligning for å se om det har dukket opp nye mistenkelige signaler i RF-miljøet siden sist sjekket. Nye signaler vil bli fremhevet på skjermen for nærmere inspeksjon.

Vedvarende modus gir ytterligere analyse av ethvert oppdaget signal. Jo mer 'vedvarende' signalet er (jo lenger det forblir oppdaget) vil fargen endre seg fra blå gjennom fargespekteret til rødt for de lengst tilstedeværende signalene. Dette kan brukes til å identifisere vedvarende signaler som ellers kan være skjult i et støyende RF-miljø.
Logg-funksjonen betyr at data kan lagres ved å enkelt koble til en USB-brikke. Dataen vil bli lagret i tid og datoformat og vist grafisk for å bli hentet til enhver tid for videre grafisk analyse.
For maksimal fleksibilitet leveres HSA-Q1 med to antenner: en Multi-Element antenne for generell bruk og en teleskopisk piskantenne for bruk ved lav frekvens.

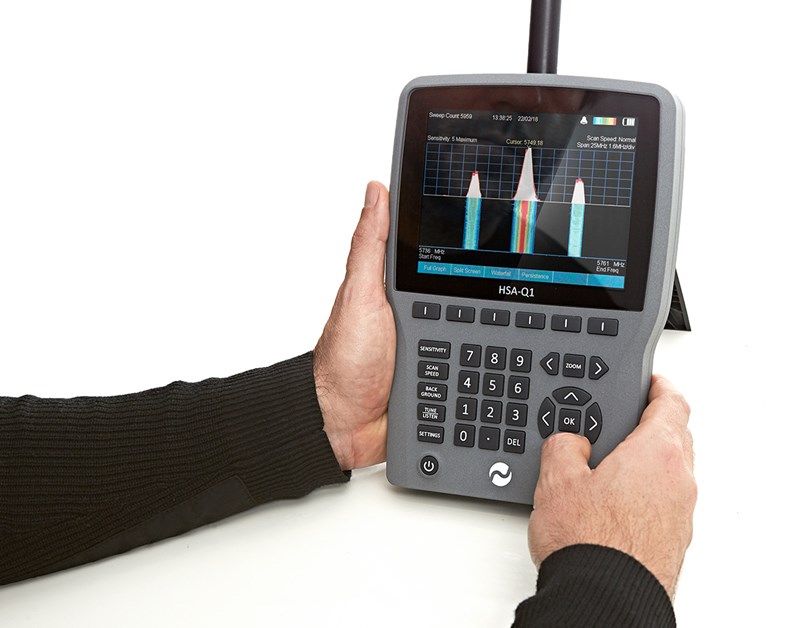

HSA-Q1 er genuint bærbar for håndholdt bruk og er også utstyrt med et innfellbart stativ for bruk på skrivebord. Enheten veier bare 1,3 Kg og er innkapslet i et maskinert aluminiumskapsling for ultimate holdbarhet. Den interne litium-polymer batteripakken gir 4 timer med bruk fra en lading. Enheten kan også opereres kontinuerlig med den medfølgende laderen koblet til. Hele pakken leveres i en kompakt militærstandard bæreveske for ultimat beskyttelse og bærbarhet.
HSA-Q1 er designet, produsert og testet i England etter de høyeste tekniske standardene.

Leveres i pakken:

• HSA-Q1 Håndholdt spektrumanalysator
• Multi-Element Konsentrisk Antenne (23 cm)
• Teleskopisk Pisk Antenne
• Lader med internasjonale adaptere
• Øretelefoner
• Militærstandard kompakt bæreveske

Tekniske spesifikasjoner:

• Frekvensområde 1 MHz til 13,44 GHz
  • Sveipetid på bare 0,5 sekunder (Fullt område)
  • Spektrogram vannfallsfunksjon for analyse av oppdagede signaler
  • Tune & Listen demodulasjonsfunksjon - AM/WFM/NFM
  • Data Logging til USB Stick med Tid & Dato stempel
  • Background Memory Funksjon for å sammenligne tidligere sveip
  • Veldig høy RF-følsomhet (-80 dBm Sweep, -100 dBm Direct Tune)
  • 6" TFT-skjerm - Lesbar utendørs
  • Audio gjennom intern høyttaler eller øretelefoner
  • Multi-element tilpasset antenne levert
  • Intern Litium Polymer Batteri - 4 timer batterilevetid
  • Vekt bare 1,3kg
  • Maskinert Aluminium Inn
